Ihre BIM- / CAD-Lösung für Offshore-Stahlbauprojekte

PRÄZISION FÜR EXTREME ANFORDERUNGEN

bocad Offshore ist die spezialisierte Lösung für die konzeptionelle und detaillierte Planung, Fertigung und Konstruktion komplexer Offshore-Stahlbauprojekte. Das herausragende Merkmal der Software ist ihre Fähigkeit, 3D-Modelle direkt in Übersichts- und Detailzeichnungen zu übertragen. Dadurch werden Überarbeitungszeiten erheblich verkürzt und sichergestellt, dass alle Projektdokumente stets aktuell sind – da Zeichnungen und 3D-Modell ein und dasselbe sind.

Abbildung: bocad Offshore

Die Software richtet sich an Engineering-Teams, Fertigungsbetriebe und EPC-Unternehmen, die im Bereich von Bohr- und Produktionsplattformen, Jackets, Halbtauchern, Windkraft-Infrastruktur und FPSO-Anlagen.

Mit umfassenden Modulen für Entwurfsplanung, Detaillierung, automatisierte Schweißnahtpositionierung, Profil- und Rohrabwicklung, Gewichtskontrolle sowie offshore-spezifische Werkstattzeichnungen bietet bocad Offshore ein vollständig integriertes Planungs- und Fertigungsumfeld – von der Vorstatik bis zur robotergestützten Rohrbearbeitung.

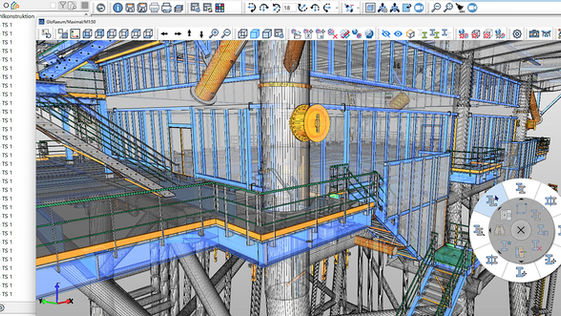

Abbildung: bcoad Offshore Interface

KONTAKT AUFNHEMEN

Technische Stärken

• Effiziente Modellierung komplexer Geometrien wie schräge Träger und Rohrverbindungen

• Weltweit bewährt – von Öl- & Gas- bis Offshore-Wind-Projekten

• Gewichts- & CoG Report direkt aus dem Modell

• Maßgeschneidert – für die Anforderungen der Branche entwickelt

• Spezialisierte Komponentenbibliothek: Anschweißöse, Flansche, Rippen, Rohrhalterungen etc.

• Nahtlose Integration in Statik-, BIM- und Planungssoftware

• Automatisierte Unterlagen: Werkstattzeichnungen, NC-Daten, Stücklisten, Schweißpläne

LINKS:

Umfang

ENTHALTENE MODULE

· Stahl- und Jacketbau: Raster, Paneldefinition, Spaltoptimierung

· Topsides: Kastenträger, Konen, Auflager und Verbindungskonstruktionen

· Rohrprofilierung: 3D-Schnitte für Sattelstücke, Gehrungen, robotergestützte Rohrbearbeitung

· Schweißmanagement: Automatische Nahtpositionierung, AWS-/NDT-konform

· Betonmodul: Für hybride Fundamente und tragende Offshore-Strukturen

· Zubehör: Umfangreiche Bibliotheken für Geländer, Gitterroste, Steigleitern etc.

· Automatisierung: Stücklisten, Zuschnittspläne, Massenauszüge, Zeichnungsvorlagen

Abbildung: Module

VERFÜGBARE ADD-ONS

bocad SmartPointCloud

Add Ons können zusätzlich integriert werden. Unsere Experten beraten Sie gerne und helfen bei der Integration.

Abbildung: bocad SmartPointCloud

ENTHALTENE SCHNITTSTELLEN

bocad unterstützt alle relevanten Austauschformate für BIM-konforme Projekte:

· IFC – für BIM-Prozesse und digitale Zwillinge

· DSTV, STEP, IGES – für Fertigung und Austausch von NC-Daten

· PDMS / E3D, Tekla, SCIA, RFEM – für Statik und Anlagenplanung

· Rohrroboter & ERP-Systeme – für Fertigungsabläufe und Materiallogistik

Zufriedene Kunden, erfolgreiche Projekte

bocad Offshore is used globally in high-precision maritime construction – where complex geometry and tight coordination are critical.

TYPISCHE ANWENDER

· Offshore-Konstrukteure & EPCs

· Planungsbüros für Windkraft-Infrastruktur

· Tragwerksplaner für Plattformen & Umspannwerke

· Stahlbauer mit Fertigungs- und Montageverantwortung

TYPISCHE PROJEKTE

· Topsides für Öl-, Gas- und Wasserstoffplattformen

· Jacket-Strukturen für feste Offshore-Plattformen

· Halbtauchplattformen und Tension-Leg-Plattformen

· Hubbohrinseln und Liftboote

· FPSO-Einheiten

· Umspannwerke und Konverterplattformen für Offshore-Windparks

· Tragstrukturen für Windkraftanlagen (Monopiles, Tripods, Jackets)

· Fundamente für Floating Wind (z. B. Spar-Buoy, Semi-Sub)

· Offshore-Industriebauten: Rohrbrücken, Ankerfundamente, Zugangs- & Wartungseinheiten

REFERENCES

SEE ALL REFERENCES

TYPISCH BOCAD

Services

SMART-SERIE: INTUITIVES USER INTERFACE

Die Smart-Serie macht das Arbeiten mit bocad einfacher, effizienter und kollaborativer. Die intelligenten Tools reduzieren Klickwege und helfen, den Fokus aufs Wesentliche zu richten.

MEHR INFOS

FLOATING LICENSES

Floating Licences erlaubt mehreren Benutzer:innen innerhalb eines Netzwerks die Nutzung von bocad-Software, jedoch nur in begrenzter Anzahl gleichzeitig. Die Lizenzen „floaten“ also zwischen verschiedenen Usern – sie sind nicht an eine spezifische Maschine gebunden.
